防水套管预埋直径该如何确定

预埋穿墙套管也称为防水套管。防水套管分为刚性防水套管和柔性防水套管。预埋穿墙套管是一种用于管道穿墙壁时会受到振动或防水要求地方的金属管配件，防水套管厂家多数是根据建筑科学研究院开发的S312和02S404标准图集制造方式通过产品的。刚性预埋穿墙套管是钢管加上翼形环（由钢板制成的环套在钢管上），并安装在墙壁（主要是混凝土墙）中。它们用于一般的管道穿墙，有利于墙体的防水。柔性预埋穿墙套管主要用于民防，地下工程，化工，钢铁，自来水，污水处理和其他需要防水要求高的管道处。

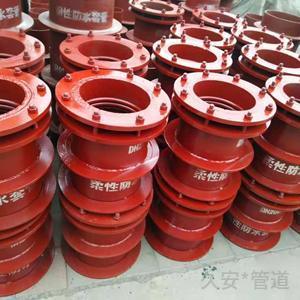

通常，预埋穿墙套管的管径比通过构建物的管径大两个规格。柔性防水套管产品是由无缝钢管，法兰，止水环，密封圈，法兰压盘和其他组件组成的金属管配件。其规格和尺寸在图集中都有详细的说明。防水套管的口径取决于工作管的口径。通常，防水套管制造商仅提供预埋穿墙套管。穿墙管道需要由施工单位另行购买。管道的外径必须与套管的内径匹配才能使用。当然，这些都是基于相关的图集来说的。久安02S404国标准柔性防水套管是严格按照图集的规定来生产的，以DN100为例：常规型尺寸是套管的内径为146mm，压盖的内径为114mm，所穿管道的外径为108mm，管道刚刚通过，这个尺寸是按照图集标准进行匹配的。也就属于实际口径的穿管作业。

防水套管的管材是无缝钢管，在设计图纸中一般采用公称直径来表示钢管的口径。公称直径是为方便设计，制造和维护能同一规定标准。也称为公称通径，是管子(或者管件)的规格名称。管道和钢管的公称直径不等于其内径和外径。例如：公称直径为100MM的无缝钢管有102 * 5、108 * 5等好几种，其中108是管道的外径，5是管道的壁厚。因此，钢管的内径为（108 * 5-5）= 98MM，简而言之，也可以说公称直径接近内径，但不等于内径。在设计图纸中之所以要用公称直径，目的是为力根据公称直径确定管道，配件，阀门，法兰，垫圈等的结构尺寸和连接尺寸。公称直径用符号DN表示。如果在设计图中使用了外径来表示，也要根据管道规格对照表确定相应的公称通径及壁厚。

柔性防水套管图集中DN表示的就是工作管道的公称通径，D1代表穿管的外径，D2代表套管的外径，D3代表压兰内径，通常在选择防水套管产品时只要清楚的为厂家提供工作管道的口径也就是DN 的尺寸就行，生产厂家会根据图集的要求制作相应口径的防水套管产品。如有特殊要求在订购时要与厂家沟通协商，久安防水套管厂家是一家专业生产管道设备的实体厂家，主打产品有：柔性防水套管、刚性防水套管、通风套管、预埋电气套管、人防密闭套管等系列产品。
