刚性防水套管翼环尺寸

刚性防水套管翼环尺寸，刚性防水套管是一种带有翼环的钢管（钢管制成的环形套管套在钢管上），该管安装在混凝土墙中的一种预埋管件，主要为一般管道穿墙而过时带来便利的，有利于墙体的防水。

在02S404防水套管图集中，防水套管分为刚性防水套管和柔性防水套管，柔性防水套管的结构要比刚性的复杂的多，除了管体外的防水翼环，内部还有挡圈和密封圈，

主要用于有震动和防水要求的管道中，例如通过墙壁连接到水泵的管道。柔性防水套和刚性防水套都是用于管道的金属配件，

都是管道穿墙处的的保护部件，主要用于建筑，化学，钢铁，自来水，污水处理和其他单位。

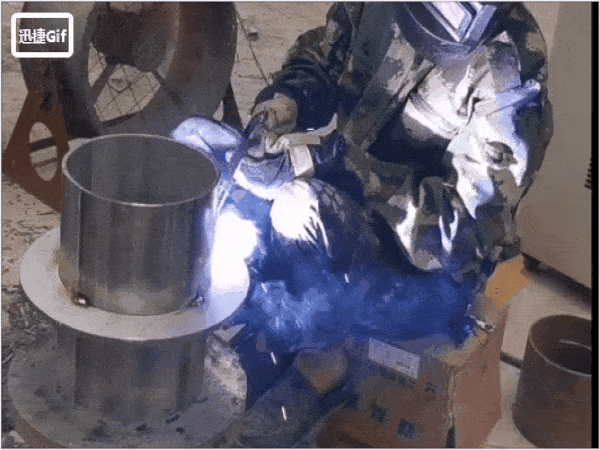

在选择产品时大家都希望能选择搭到优质的产品，刚性防水套管也一样，对于刚性防水套管的质量来说，就是产品的厚度与焊接工艺，

刚性防水套管在管道穿墙处主要起到承压的作用，如果使用的原料较薄在使用中不但起不到对管道的保护作用，

还会影响到管道的正常使用，严格按照图集要求制作的防水套管产品就是国标刚性防水套管。

在02S404防水套管图集中对于防水套管的各种规格型号的管厚、一环的厚度和宽度都有详细的标注。如需了解可参考02S404防水套管图集，或拨打15517518563咨询。

刚性防水套管的止水环宽度的设计依据非常简单。国标止水环的宽度设计具有统一的国家标准，即，根据02S404图集中指定的尺寸处理材料。根据建设项目的要求不同，也可以定制。

例如，常规刚性防水套管产品的防水环设置在中间位置，有些需要设置在10厘米的截面附近。

对于较厚墙壁，需要加长一些，并根据实际情况加长翼环，并根据产品标准确定产品的翼环宽度，国家标准具有统一的大小，

还有就是厂标的，由防水套管厂家根据工程要求的要求制顶。对于特殊要求定制的翼环的宽度和厚度以及管的厚度与国家标准略有不同，

但是会根据客户需求（例如预算）进行保存，但是即使如此，我们也将绝对保证其使用质量。

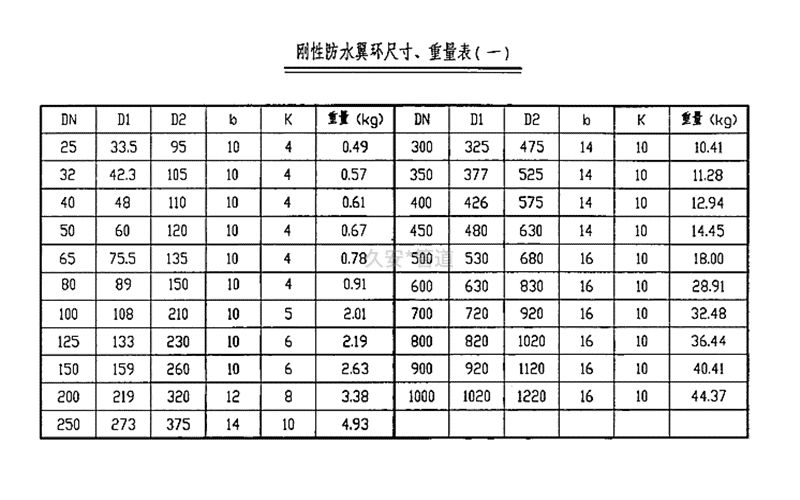

刚性防水套管的翼环的宽度是多少？在02s404防水套管图集中用翼环的直径减去套管的直接除以2就是刚性防水套管翼环的宽度。

如DN150的刚性防水套管为例，翼环外径为D4：330mm，套管的外径：219mm，用翼环外径减去套管外径除以二：330-219÷2=55mm翼环直接为55mm。

刚性防水套管翼环DN150以下的是10mm，DN200-450的是14mm，

刚性防水套管的翼环的厚度在02s404防水套管图集中也有标记。DN50-DN150翼环的厚度为10mm； DN200-DN250翼环的厚度为12mm；

DN300-DN450翼环厚度为14mm；DN500-DN1000翼环厚度为16mm；DN1200-DN2000翼环厚度为20mm厚。（以上数据为理论厚度实际可能会有一定的误差值）。
