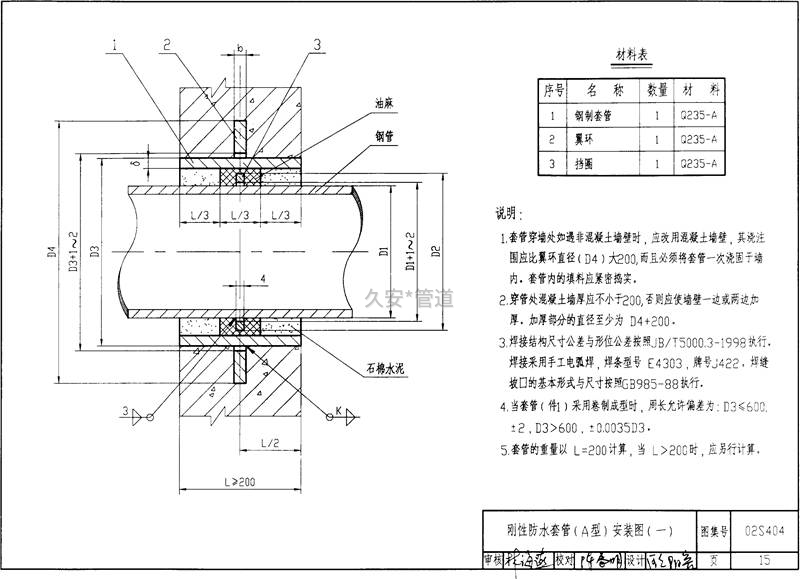

下面这张图片就是02s404防水套管图集第15页A型刚性防水套管安装图（一），如果需要全套的可在导航栏上面02s404防水套管图集中下载。
02s404防水套管图集第15页A型刚性防水套管安装图（一）说明:
1.套管穿墙处如遇非混凝土墙壁时,应改用混凝土墙壁,其烧注围应比翼环直径(D4)大200，而且必须将套管一次烧固于墙内.套管内的填料应紧密捣实。
2.穿管处混凝土墙厚应不小于200,否则应使墙壁一边或两边加厚。如厚部分的直径至少为D4+200.
3.焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊,焊条型号E4303 ,牌号J422.焊缝坡口的基本形式与尺寸按感GB985-88执行。
4.当套管(倒)采用卷制成型时,周长允许偏差为: D3≤600.:2, D3>600. :0.0035D3.
5.套管的重量以L=200计算,当L>200时，应另行计算，
刚性防水套管图集上DN D1 D2 D3 D4 L b δ K各代表什么意思！
刚性防水套管图集上的DN是刚性防水套管zhi的通径，D1是外径，D2是内径，D3是外径，D4是环外径，L是长度，b是宽度，δ是厚度，K是填充物。
刚性防水套管的适用性：刚性防水套管适用于管道穿墙处，不承受管道振动和伸缩变形的构(建)筑物，对于地震设防需要
